智能水位控制器EC210

類別：熱水工程控制設備

簡介：

EC210 系列水位控制器內置水位檢測模塊，溢水檢測模塊，開關電源模塊，工程數據改寫端口。首次接通電源時，如果EC210 檢測到水位未達到100%，注水電磁閥開啟，將水位注滿。水箱水位低于中水位線時，注水電磁閥開啟，直到水位注滿。

產品特征
產品參數
應用案例
設備選型

工作電壓：	AC85V -AC265V(內部開關電源）
輸出電壓：	+5V/1A,+24V/0.2A
開關量輸入：	溢水警告，通用l/O L1/L2/L3,水位檢測線
開關量輸出：	注水繼電器，輸出觸點容量 16A/220V
測量方式：	水位線接觸液面（3路開關量輸入）
工作溫度：	-40度-+60度
可編程序控制：	溫度數據可以通過LCD觸控屏調節，或要求廠家寫入數據庫
通信方式：	微電腦UART數據傳輸接口

      EC210 系列水位控制器內置水位檢測模塊，溢水檢測模塊，開關電源模塊，工程數據改寫端口。
首次接通電源時，如果EC210 檢測到水位未達到100%，注水電磁閥開啟，將水位注滿。
水箱水位低于中水位線時，注水電磁閥開啟，直到水位注滿。
水箱水位低于低水位線時，注水電磁閥開啟，直到水位注滿，同時無水警告指示燈點亮。如果EC210 水位線由于某些原因
發生故障導致溢水時，溢水探頭如果檢測到有水，溢水指示燈點亮，告知用戶；此舉需要用戶切斷EC210 的電源才能解除溢水
警告。

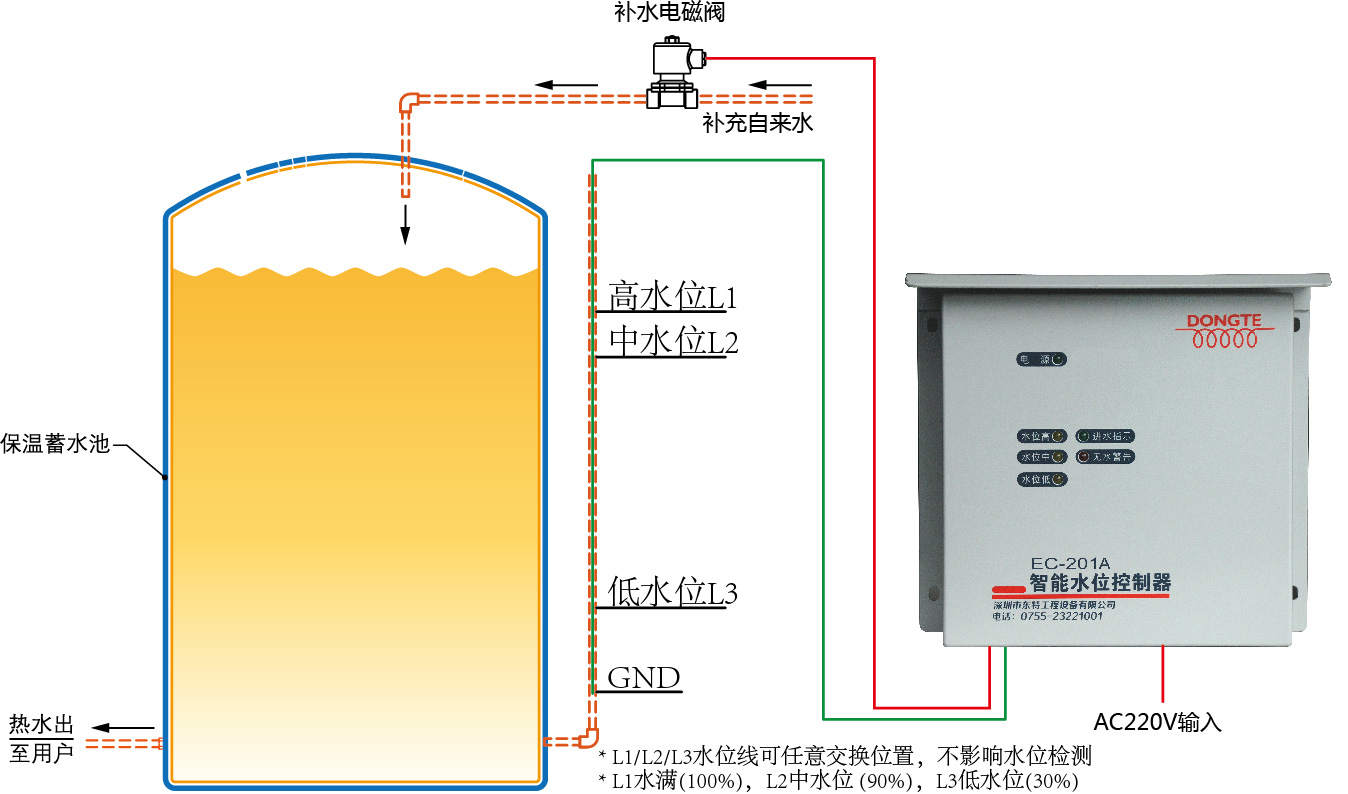

      水位控制器接線圖：
      水位線L1/L2/L3 可以置入檢測管中的任何水位段任意交換，不影響水位監測；GND放最低水位位置；

      水位檢測管道： DN20-DN50管道；
      水位線：優質5芯銅質電纜線，線徑不作要求；

接線方法：L1/L2/L3 放置為以下3個水位段： 10%-30%、70%-90%、100%； GND：放置于最低水位；接地線：接水箱外殼。
